| Santa María de Naranco - Análisis compositivo y metrológico | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| El
análisis compositivo de un edificio, implica la
determinación de la relaciones geométricas,
proporcionales, y numéricas entre sus partes, de modo que se
pueda llegar a establecer cuáles fueron los planteamientos
de su
diseño, por parte del maestro arquitecto que lo
construyó. Para su determinación, es necesario
tanto el
conocimiento de los tratados y trabajos sobre Geometría de
los
autores antiguos, vigentes en la época de
construcción de
estos monumentos, como la elaboración de una
metodología
gráfica de análisis aplicable a las
planimetrías
de los mismos, que permita la determinación objetiva,
tanto
de las relaciones proporcionales existentes entre sus partes, como de
la unidad metrológica aplicada. Es obligado decir que,
cualquier
método elaborado con este fin, desde nuestra
óptica
actual, no deja de constituir una extrapolación, con el
consiguiente riesgo, y limitación en las conclusiones
obtenidas. El análisis metrológico implica la determinación de la unidad de medida utilizada en la construcción del edificio, ya que ésta constituye el necesario vehículo para trasladar, sobre el terreno, el proyecto geométrico-proporcional elaborado por el maestro arquitecto. Para su determinación, es necesario, el cotejo de las medidas del edificio real, con las teóricamente utilizables por el constructor, que, en nuestro caso, pertenecen inequívocamente al sistema romano, del que existen, no obstante, múltiples variantes, lo que dificulta el trabajo de identificación. El concepto común, que permite la creación de una metodología gráfica común para la determinación de ambos aspectos es el denominado "módulo", o unidad proporcional del edificio (pósotes), expresivo, además, de un patrón de medida, aplicable para la traslación al terreno del proyecto del maestro arquitecto.La metodología que, a nuestro juicio, permitirá su determinación consiste en el establecimiento de una cuadrícula, o malla reticular, generada a partir de formas geométricas sencillas, que se aplica a la planimetría del edificio mediante sucesivas subdivisiones del patrón geométrico generador de la misma, hasta ajustarla a las zonas definidas en el proyecto compositivo-proporcional del mismo, y que fue utilizada, por primera vez, por D. Vicente Lampérez y Romea (LAMPÉREZ, 1999) En el caso de Santa María de Naranco, y, a partir de 1993 (BORGE et alii, 1993), por nosotros, en la elaboración de una hipótesis de análisis compositivo de la iglesia de San Pedro de Nora (Las Regueras, Asturias). Análisis Compositivo:  Aplicando

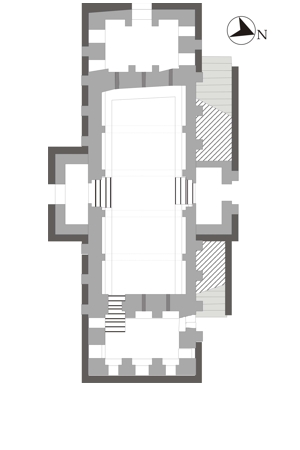

el mencionado método gráfico al edificio, se deduce que
éste se habría diseñado, en planta, a partir
de un doble cuadrado de lado l = 10 m., que definiría un rectángulo
ABCD, de 20 m. de longitud por 10 m. de anchura totales. A partir de
dicho trazado básico, se realiza una distribución proporcional
tripartita, cuya razón proporcional numérica es también
3, y que se repite tanto en longitud (4 módulos de longitud para
los miradores E. y O., y 4 x 3 = 12 módulos para el salón
central), como en anchura (2 módulos de longitud para los anexos

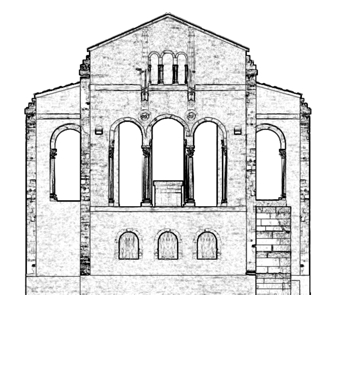

N. y S., y 2 x 3 = 6 módulos para el cuerpo central del edificio) En cuanto al diseño compositivo del alzado, éste viene determinado por la división tripartita, antes mencionada, de la anchura del edificio, ya que sigue la proporción definida por el cuadrado de lado l = 10 m., que define la altura del cuerpo central del edificio, repitiéndose en la misma idéntica distribución proporcional tripartita a la de la planta (5 veces 1/2 módulos para la altura del piso terreno, y 3 x 5 veces dicha magnitud para la altura del piso principal), subordinándose los pórticos laterales al alzado del central, lo que varía, en consecuencia, su sistema de proporciones (5 veces 1/2 módulos para el pórtico bajo, y 2 x 5 veces dicha magnitud para el pórtico alto). Análisis Metrológico: Partiendo de la premisa del carácter romano de la unidad métrica utilizada, resulta, sin embargo, muy problemático, concretar la misma, habida cuenta la diversidad de variantes existentes, que se multiplicaron, además, en la Alta Edad Media, debido a la ausencia de un marco administrativo unificador de referencia. Mediante análisis estadísticos aplicados a las medidas más significativas del edificio, Lorenzo Arias (ARIAS PÁRAMO, 2008), ha deducido el uso en este edificio del conocido como "Pie Drusiano" (1 pie drusiano = 0.33 m.), lo que, en principio, resultaría aceptable, habida cuenta la relativa exactitud de las medidas del edificio en su correspondencia en metros (y que 1 m. = 3 x 3 pies drusianos de 0.33 m.) Por nuestra parte, en función de la metodología propia (BORGE CORDOVILLA, 1999), elaborada para el análisis compositivo y metrológico de la iglesia de San Salvador de Priesca (Villaviciosa, Asturias), obtenemos los siguientes resultados en su aplicación a Naranco:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pasar con el ratón sobre la imagen para ver la reconstrucción. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
